萃取槽

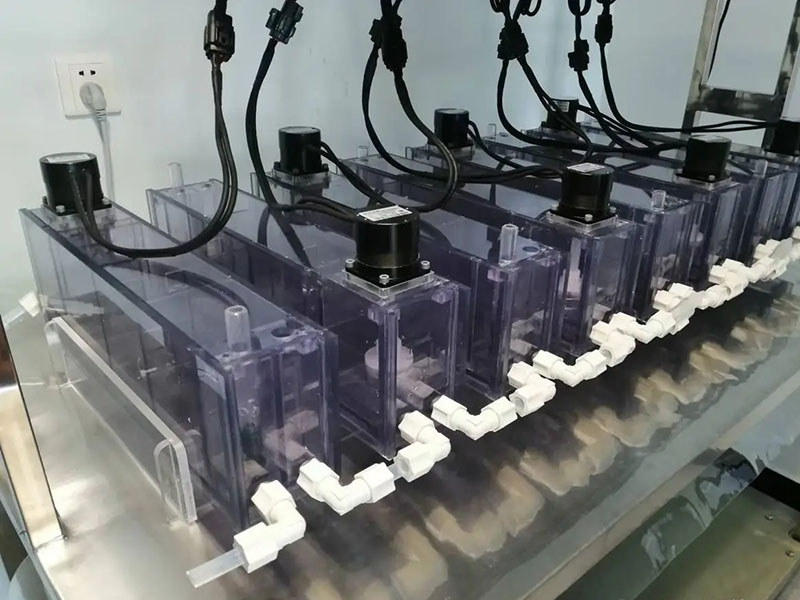

萃槽设备结构

萃取槽主要由以下几个关键部分构成：

• 槽体：作为设备主体，由耐腐蚀材料制成，分为混合室和澄清室两部分。混合室用于容纳待萃取的原料液和萃取剂，并通过搅拌器进行充分混合；澄清室则提供空间让混合液在静置过程中实现两相分离。
• 搅拌系统：通常包括搅拌器（如桨叶式、涡轮式等）、搅拌轴以及驱动装置（如电机）。搅拌器设计旨在确保两相液体快速、均匀混合，增强传质效率。
• 进出料口：原料液、萃取剂以及萃余液、负载有机相分别通过独立的进料口和出料口进入和离开萃取槽，进料流量和比例可根据工艺需要精确调控。
• 溢流挡板：设置在混合室与澄清室之间，引导混合后的液相平稳过渡至澄清室，防止未充分混合的物料直接进入澄清区，影响分离效果。
• 分离装置：澄清室内可能配备有导流板、集液槽等辅助设施，进一步促进两相分离，确保上层轻相和底层重相能各自通过独立的出口排出。
• 辅助系统（视具体型号）：包括温控系统（加热或冷却装置）、液位控制系统、密封装置、清洗喷嘴等，以满足特定工艺条件和维护需求。

萃取槽设备特点

• 逐级接触式设计：萃取槽采用多级串联或并联的方式，每级单元内均设有混合与澄清区域，确保物料在不同级间连续且充分地接触，实现高效萃取。
• 重力分离：基于两相液体密度差异，混合后的液相在澄清室内依靠自身重力自然分层，无需额外的分离动力，节能且运行成本低。
• 结构优化：槽体通常由优质材料（如PP、PVC、不锈钢等）制成，具备耐腐蚀、抗磨损、强度高、易清洗等特性，保证设备长期稳定运行。槽体内部设计有合理的搅拌系统、溢流挡板、进出料口布局，以促进两相混合均匀和澄清效果。
• 操作灵活：萃取槽可适应不同物料特性和工艺要求，通过调整搅拌速度、进料比例、液位控制等参数，实现对萃取过程的精确控制。部分设备还配备温控系统，满足热敏性物料或特定温度条件下的萃取需求。
• 适用范围广：无论是实验室规模的小型实验萃取槽，还是用于工业化生产的大型设备，均可根据实际处理量和工艺流程定制，适用于各种液-液萃取应用场景，如湿法冶金中的金属离子分离、环保领域的废水处理、生物制药的活性成分提取等。

萃取槽设备广泛应用于以下领域：

• 化工生产：分离和纯化各类有机化合物、无机盐溶液等。
• 湿法冶金：如镍钴分离、铜铅锌提取、稀有金属提炼等。
• 环保行业：处理含酚废水、印染废水、重金属废水等，实现污染物的有效去除。
• 生物制药：提取、纯化药物活性成分或中间体。
• 稀土分离：用于稀土元素的提纯与分离。
• 能源领域：如三元锂电池回收等资源再生项目。
